弗兰克Hild本研究考察了未经处理的聚碳酸酯(PC)、机械粗糙处理的PC和等离子处理的PC之间的相对附着力差异。等离子体表面改性的PC基聚合物似乎是一个可行的方法，以提高粘合，层压或过度成型之前的附着力。该研究观察到等离子体处理后搭接剪切粘结强度增加了约459%。
聚碳酸酯是一种特殊的热塑性塑料。它们被称为聚碳酸酯，因为它们是由长分子链中的碳酸盐基团连接在一起的官能团的聚合物。

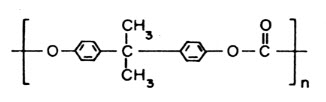

最常见的聚碳酸酯塑料是由双酚A制成的，双酚A中的基团由聚合物链中的碳酸盐基团连接在一起。这种聚合物对可见光高度透明，比许多种类的玻璃具有更好的透光特性。聚碳酸酯可以通过标准方法机械粘合。它也可以通过使用溶剂，如二氯甲烷或粘合剂，如环氧树脂，聚氨酯和硅胶来粘合。聚碳酸酯也可以超声波焊接。然而，溶剂型胶粘剂会污染敏感设备。此外，超声波焊接要求严格的公差和光滑的无污染表面。在使用普通粘合剂粘合之前进行等离子体处理，是一种有效的方法，可以在没有溶剂型粘合剂或技术困难的声波焊接的情况下粘合PC。
等离子体是由离子、电子和自由基组成的准中性云。弥漫云能够在独特的材料表面进行化学反应，在惰性材料上提供可湿性或粘附表面。
在本研究中，将PC样品置于特定的等离子气体混合物中诱导并粘附于结构环氧胶粘剂表面。结果如下:
| 未经处理的电脑 | 机械粗化PC | 等离子体处理PC |
等离子体处理PC 流程2 |
|
| 接触角 | 98度 | 64度 | 22度 | 14度 |
| 拉拔强度 | 113.5 psi | 211.7 psi | 634.3 psi | 594.6 psi |
| 扩展 | 0.0264” | 0.0335” | 0.0779” | 0.0741” |
| 失效模式 | 附着力 (分层) |
附着力 (分层) |
附着力 (分层) |
附着力 (分层) |
总之，聚碳酸酯可以使用机械或溶剂化学方法粘结。然而，等离子体表面改性已被证明是一种可行的、环保的、隐形的处理方法，可以显著提高粘接性能。如果您想了解更多关于此流程或其他流程的信息，请通过www.stancelove.com．
